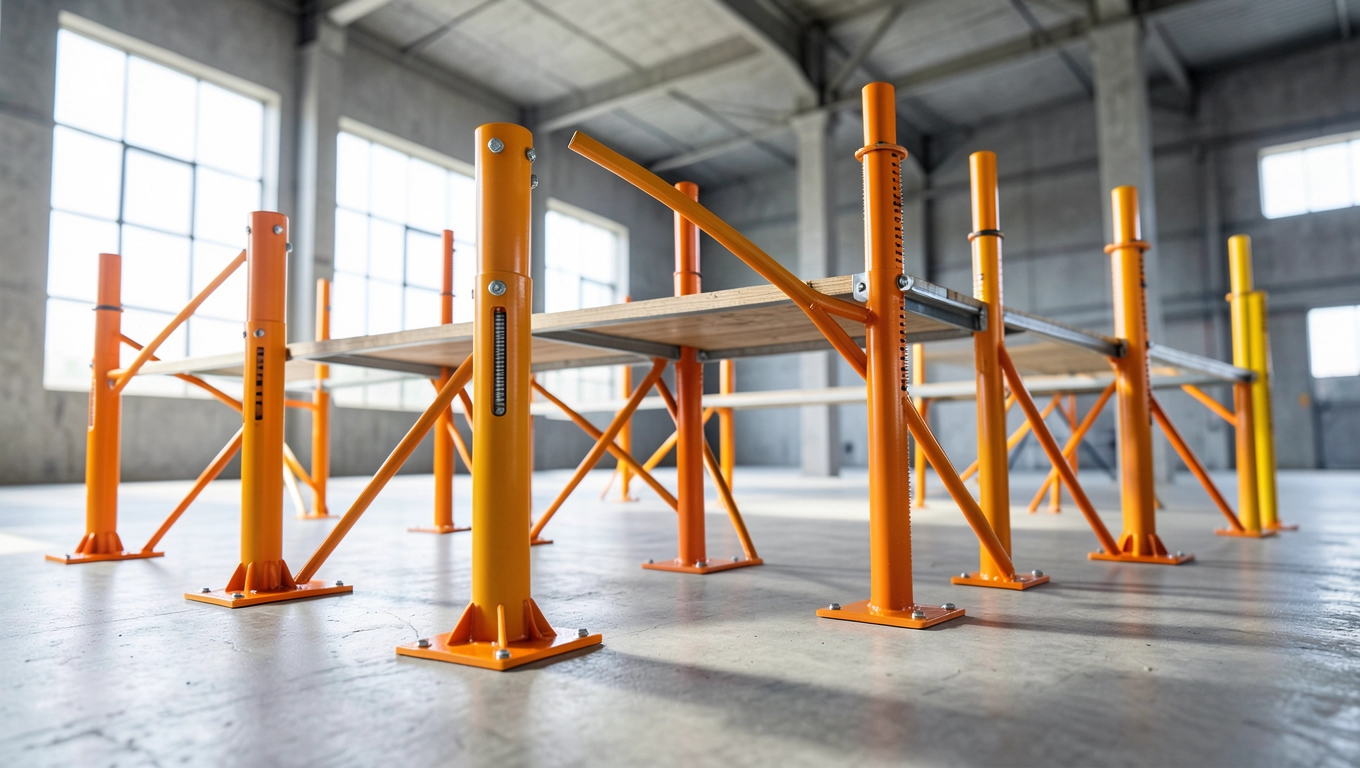

Stemple budowlane – typy, nośność i normy

Klasyfikacja stempli budowlanych

Przygotowując zbrojenie stropu na wysokości trzech metrów, wykonawca stoi przed decyzją, od której zależy bezpieczeństwo całej brygady i stabilność konstrukcji przez kolejne dni. Stemple budowlane to nie tylko metalowe rury trzymające deskowanie to precyzyjne elementy systemu podporowego, które muszą przenieść ciężar świeżo wylanego betonu, a jednocześnie pozwolić na swobodną rozbiórkę po związaniu mieszanki. Dobór właściwego typu podpory determinuje nie tylko koszt całego przedsięwzięcia, ale przede wszystkim minimalizuje ryzyko awarii konstrukcji tymczasowej, co w praktyce budowlanej oznacza różnicę między sprawnym harmonogramem a kosztownymi opóźnieniami i procedurami powypadkowymi.

• Klasyfikacja stempli budowlanych
• Nośność i wymiary stempli budowlanych
• Normy i przepisy dla stempli budowlanych
• Montaż i bezpieczeństwo stempli budowlanych
• Konserwacja i przechowywanie stempli budowlanych
• Stemple budowlane pytania i odpowiedzi

Podstawowy podział stempli budowlanych wynika z mechanizmu regulacji wysokości. Stemple teleskopowe składają się z dwóch rur zewnętrznej i wewnętrznej które wsuwają się jedna w drugą, a zablokowanie pozycji następuje przez zaciśnięcie nakrętki motylkowej na gwincie. Ten rozwiązanie sprawdza się w większości standardowych realizacji, gdzie zakres regulacji od 1,8 do 3,6 metra pokrywa potrzeby typowych stropów monolitycznych. Zupełnie inaczej działają stemple modularne, wyposażone w wymienne przedłużki i złącza krzyżowe, które pozwalają budować podpory o wysokościach przekraczających dziesięć metrów. Te drugie stosuje się przy deskowaniu wysokich fundamentów, zbiorników lub konstrukcji masywnych, gdzie jeden wspólny moduł nie wystarczy.

Materiał, z którego wykonano podpory, bezpośrednio wpływa na ich charakterystykę mechaniczną i warunki transportu na placu budowy. Stemple stalowe produkowane ze stali S235 charakteryzują się dobłą spawalnością i relatywnie niską ceną, jednak przy znacznych obciążeniach lepszym wyborem jest stal S355, której granica plastyczności wynosi 355 MPa, co przekłada się na wyższą nośność przy zachowaniu tych samych gabarytów. Podpory aluminiowe ważą około 40 procent mniej od stalowych odpowiedników, co doceniają ekipy montujące deskowanie na wysokościach bez dźwigu niestety, ich nośność jest ograniczona, a odkształcenia trwałe pojawiają się przy niższych obciążeniach niż w przypadku rur stalowych. Kompozytowe konstrukcje hybrydowe, łączące aluminium z włóknem szklanym, stanowią nowszą kategorię na rynku, oferującą odporność na korozję i minimalną wagę, lecz cena zakupu zwykle kilkukrotnie przewyższa koszt analogicznego stempla stalowego.

Konstrukcja mechanizmu regulacyjnego determinuje szybkość i precyzję ustawienia podpory w docelowym położeniu. W stemplach typu drop-head wewnętrzna rura wyposażona jest w sprzęgło umożliwiające błyskawiczne opuszczenie belek stropowych bez luzowania nakrętek rozwiązanie to znacząco przyspiesza rozbiórkę deskowania, szczególnie przy powtarzalnych realizacjach w budownictwie wielorodzinnym. Nakrętki z zębatym kołnierzem blokującym, wbijanym młotkiem w rowki zewnętrznej rury, gwarantują stabilne połączenie nawet przy drganiach generowanych przez pracujące w pobliżu maszyny. Warto zwrócić uwagę na systemy z podwójną blokadą nakrętką górną i śrubą dociskową które eliminują ryzyko samowolnego przestawienia wysokości pod wpływem mikrowibracji.

Kształt podstawy i głowicy determinuje sposób przekazywania obciążeń na deskowanie oraz stabilność całego układu. Płaskie płyty stalowe o wymiarach 150 na 150 milimetrów stanowią standardowe rozwiązanie dla podłóg przemysłowych, gdzie docelowa powierzchnia jest wyrównana i nośna. Stożkowe nasadki umożliwiająją natomiast mocowanie belek drewnianych lub stalowych profilów H bez dodatkowych elementów złącznych, co przyspiesza całkowity czas składania podpór. W przypadku podłoży gruntowych stosuje się rozstawiane stopy drewniane lub stalowe płyty bazowe, które rozkładają siłę punktową na większą powierzchnię, chroniąc przed lokalnym przebiciem gruntu.

Nośność i wymiary stempli budowlanych

Dopuszczalne obciążenie osiowe stempla budowlanego nie jest wartością stałą zależy od wysokości wysuwu, średnicy zastosowanych rur oraz konfiguracji podparcia. Przy całkowicie wsuniętej rurze wewnętrznej, gdy całkowita wysokość wynosi zaledwie metr, nośność pojedynczego stempla może sięgać 30 kN, co odpowiada masie około trzech ton. Wraz ze zwiększaniem wysokości wysuwu sztywność układu maleje, a krytyczne obciążenie wyboczeniowe spada. Przy wysokości trzech metrów ten sam model oferuje typowo 15 do 20 kN, a przy pięciu metrach zaledwie 8 do 12 kN. Ta zależność wynika z wzorów Eulera dla wyboczenia sprężystego i każdy producent jest zobowiązany podawać wykresy nośności w funkcji wysokości w dokumentacji technicznej wyrobu.

Parametry geometryczne stempli teleskopowych są znormalizowane przede wszystkim przez średnice rur najpopularniejszy wymiar to 48,3 milimetra na zewnątrz dla rury zewnętrznej i 38 milimetrów dla wewnętrznej. Taki luz wynoszący około dziesięciu milimetrów pozwala na płynne wysuwanie i pchanie przy jednoczesnym zachowaniu wystarczającej współpracy powierzchniowej zapobiegającej skręcaniu. W systemach przemysłowych spotyka się również rury 60-milimetrowe, które przy zachowaniu grubości ścianki 3,2 milimetra oferują znacznie wyższą sztywność na zginanie, przekładającą się na lepsze parametry wytrzymałościowe przy dużych rozpiętościach podparcia.

Wymiary gabarytowe stempli budowlanych determinują warunki składowania na placu budowy oraz logistykę transportową. Standardowe wysokości minimalne zaczynają się od 0,6 metra dla podpór poddeskowych w niskich fundamentach, a kończą na 6 metrach dla konstrukcji mostowych i wielopoziomowych parkingów. Belki stropowe wymagające podparcia co 1,2 lub 1,5 metra generują konkretne zapotrzebowanie na ilość stempli na metr kwadratowy deskowania przy typowym rozstawie co 1,25 metra w obu kierunkach wychodzi około 0,64 stempla na metr kwadratowy, czyli dla stropu o powierzchni 500 metrów kwadratowych potrzeba minimum 320 sztuk. Błąd w tym oszacowaniu przekłada się na przekroczenie terminu albo konieczność awaryjnego wypożyczenia dodatkowych podpór.

Nośność stempli ażurowych wykonanych z kształtowników otwartych zamiast rur okrągłych różni się istotnie od modeli rurowych przy identycznej masie jednostkowej. Profile HEA 100, powszechnie stosowane jako elementy podparcia w systemach kolumnowych, oferują moment bezwładności wyższy o 40 procent względem rury 48-milimetrowej przy porównywalnej wadze, co przekłada się na wyższą odporność na wyboczenie. Wadą jest większa podatność na korozję ze względu na większą powierzchnię narażoną na działanie wilgoci oraz konieczność zabezpieczania krawędzi i profili ogniowo.

Normy i przepisy dla stempli budowlanych

Europejska norma EN 12812 stanowi podstawowy dokument regulujący wymagania dla tymczasowego sprzętu budowlanego, w tym podpór regulowanych. Normatyw precyzuje metody badań wytrzymałościowych, klasyfikację nośności oraz wymagania dotyczące oznakowania i dokumentacji technicznej, którą producent musi dostarczyć wraz z wyrobem. Zgodność z tą normą oznacza, że stempel przeszedł badania na zgniatanie osiowe, wyboczenie oraz trwałość połączeń gwintowych po cyklicznym obciążaniu wszystkie te parametry mają znaczenie przy długotrwałym użytkowaniu podpór na wielu projektach.

Norma EN 1065, opracowana specjalnie dla regulowanych podpór stalowych, definiuje klasy nośności oznaczone literami od A do F. Klasa A odpowiada nośności do 10 kN, klasa C do 20 kN, a najwyższa klasa F osiąga 30 kN przy wysokości nieprzekraczającej dwóch metrów. Podział ten pozwala inżynierom na precyzyjny dobór podpory do konkretnego obciążenia bez konieczności przeliczania parametrów wytrzymałościowych od podstaw, co znacząco przyspiesza fazę projektowania deskowania i systemu podparcia.

Polska norma PN-EN 12812 stanowi transpozycję normy europejskiej do krajowego systemu normalizacyjnego i zachowuje wszystkie jej wymagania, dodając odniesienia do przepisów budowlanych obowiązujących na terenie Rzeczypospolitej. Dokumentacja techniczna wyrobu musi zawierać deklarację właściwości użytkowych wystawioną przez producenta, a użytkownik jest zobowiązany przechowywać ją przez cały okres eksploatacji podpór. Brak tej dokumentacji na placu budowy stanowi poważne uchybienie podczas kontroli inspektora nadzoru budowlanego i może skutkować wstrzymaniem robót.

Krajowe przepisy techniczne, w szczególności rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, odnoszą się do konstrukcji tymczasowych w kontekście ich wpływu na stateczność całego obiektu. Deskowanie i podpory stropowe traktowane są jako konstrukcje pomocnicze, które muszą przenieść wszystkie przewidywane oddziaływania bez deformacji zagrażających bezpieczeństwu pracowników i użytkowników. Projekt deskowania z podporami wymaga zatwierdzenia przez osobę posiadającą odpowiednie uprawnienia budowlane, jeśli zestaw osiąga określone parametry gabarytowe lub obciążeniowe.

Badania i certyfikacja stempli budowlanych obejmują również procedury akredytowanych laboratoriów, które weryfikują zgodność wyrobu z normami przed wprowadzeniem do obrotu. Badanie na wyboczenie przeprowadza się na stanowisku hydraulicznym, stopniowo zwiększając obciążenie aż do osiągnięcia zniszczenia lub przekroczenia dopuszczalnych ugięć. Wyniki tych testów producer umieszcza w raporcie technicznym, a akredytowana jednostka wystawia certyfikat typu, który stanowi podstawę do wystawienia deklaracji właściwości użytkowych przez producenta. Użytkownik może żądać okazania tego certyfikatu każdy uczciwy dostawca powinien udostępnić go bez zastrzeżeń.

Montaż i bezpieczeństwo stempli budowlanych

Właściwe ustawienie stempli budowlanych zaczyna się od przygotowania podłoża, które musi przenieść sumaryczne obciążenie ze wszystkich podpór bez lokalnego przemieszczenia. Grunt naturalny, nawet zagęszczony, rzadko spełnia warunki równomiernego rozkładu sił punktowych dlatego pod każdą podporę stosuje się płyty bazowe lub drewniane podkłady o powierzchni minimum 400 centymetrów kwadratowych. Betonowe posadzki przemysłowe o wytrzymałości co najmniej C20/25 stanowią zazwyczaj wystarczającą podstawę bez dodatkowych elementów rozkładających, pod warunkiem że nie wykazują spękań ani degradacji powierzchniowej.

Pionowość stempla ma fundamentalne znaczenie dla jego nośności odchylenie od osi o zaledwie 3 stopnie redukuje zdolność przenoszenia obciążeń osiowych o około 15 procent. Przy wysokości trzech metrów błąd pionu o 10 centymetrów przekłada się na znaczące mimośrody, które generują dodatkowe momenty zginające w rurze i przyspieszają zniszczenie zmęczeniowe połączenia gwintowego. Kontrola pionu powinna odbywać się przy użyciu poziomnicy libellowego lub pionu sznurkówkowego przed naciągnięciem pierwszych belek deskowania korekta po zamontowaniu całego układu jest znacznie trudniejsza i wymaga demontażu.

Stemple rozmieszczone w układzie przestrzennym tworzą strukturę, która musi być usztywniona w kierunkach poziomych. Przy rozstawie przekraczającym 2 metry w każdą stronę konieczne jest stosowanie krzyżulców poziomych lub rozporek stalowych, które eliminują możliwość przemieszczenia bocznego. W przypadku podpór o wysokości przekraczającej cztery metry standardowo instaluje się also kotwy lub odciągi stalowe przymocowane do stabilnych elementów konstrukcji brak takiego usztywnienia skutkuje katastrofą budowlaną w przypadku podmuchu wiatru lub przypadkowego uderzenia maszyną. Przepisy BHP wymagają instalacji tych elementów zanim podpory osiągną wysokość trzech metrów.

Inspekcja stempli przed każdym użyciem to obowiązek wynikający zarówno z przepisów, jak i zdrowego rozsądku. Kontroler sprawdza wzrokowo szczelność połączeń gwintowych, obecność nakrętek zabezpieczających, stan powierzchni rur pod kątem korozji i wgnieceń, oraz prawidłowość działania mechanizmu regulacji. Pęknięcia spawane w okolicach przegubu, ślady rdzy powyżej 20 procent powierzchni przekroju, oraz zużycie gwintu widoczne gołym okiem dyskwalifikują stempel z użytku. Każda podpora musi przejść takie badanie przed montażem i po każdym zakończeniu cyklu roboczego, zanim trafi na magazyn lub kolejny plac budowy.

Częstotliwość inspekcji okresowych reguluje norma PN-EN 13377 oraz wytyczne producentów systemów deskowań standardowo przeprowadza się je po każdych 50 cyklach obciążeniowych lub po trzech miesiącach użytkowania, w zależności od tego, który termin nastąpi wcześniej. Badanie okresowe obejmuje próbę obciążeniową na stojaku kalibracyjnym, podczas której stempel poddaje się sile osiowej równej 1,25-krotności obciążenia dopuszczalnego przez pięć minut. Sprawdza się trwałość połączenia, brak trwałych odkształceń oraz czy po zdjęciu obciążenia rura wewnętrzna wraca do pierwotnego położenia bez zaczerania.

Konserwacja i przechowywanie stempli budowlanych

Trwałość stempli budowlanych w dużej mierze zależy od systematycznej konserwacji, która zaczyna się tuż po rozebraniu deskowania. Świeży beton osadza się na powierzchni rur, a pozostałości mleczka cementowego wnikają w szczeliny gwintów, tworząc twardy kamienny nagar utrudniający regulację. Usunięcie tego nalotu metalową szczotką lub myjką ciśnieniową zaraz po demontażu pozwala utrzymać mechanizm regulacyjny w pełni sprawnym zaniedbanie tego etapu skutkuje koniecznością wymiany pokrytego korozją połączenia gwintowego po zaledwie kilkunastu cyklach, co drastycznie podnosi koszty eksploatacji.

Ochrona antykorozyjna stali obejmuje zarówno powłoki fabryczne, jak i zabiegi konserwacyjne wykonywane w trakcie użytkowania. Fabryczna farba alkidowa lub epoksydowa nakładana natryskowo zapewnia podstawową barierę ochronną, jednak uszkodzenia mechaniczne powstające podczas transportu i składowania odsłaniają gołą stal te ogniska korozji należy niezwłocznie oczyścić i pokryć preparatem antykorozyjnym. Popularnym rozwiązaniem w firmach dekarsko-budowlanych jest stosowanie smaru technicznego na bazie lanoliny na gwintach regulacyjnych, co dodatkowo zabezpiecza przed wilgocią i ułatwia późniejsze wysuwanie rur.

Przechowywanie stempli na placu budowy wymaga zorganizowanego systemu, który zapobiega chaosowi i uszkodzeniom mechaniczny. Typowe rozwiązania obejmują paletowe stelaże metalowe, na których podpory ustawia się pojedynczo lub parami, zabezpieczając pasami taśmy stalowej przed przesunięciem podczas transportu wewnętrznego. Alternatywą są skrzynie drewniane typu pallet box, do których pakowane są stemple o zbliżonej długości takie rozwiązanie ułatwia inwentaryzację i identyfikację konkretnych wymiarów bez konieczności ręcznego przeszukiwania stosów.

Transport stempli pomiędzy placami budowy wymaga odpowiedniego zabezpieczenia przed przemieszczeniem i uszkodzeniem w transporcie. Luzowanie nakrętek przed załadunkiem zapobiega samoczynnemu odkręceniu podczas jazdy, a przekładki drewniane między stemplami eliminują wzajemne obijanie powłok ochronnych. Ciężar zestawu standardowych stempli teleskopowych o długości trzech metrów wynosi około 15 kilogramów za sztukę packa samochodowa o ładowności 3,5 tony pomieści zaledwie około 200 sztuk, co determinuje planowanie logistyczne przy dużych projektach.

Optymalizacja kosztów eksploatacji stempli budowlanych wymaga analizy całkowitego kosztu posiadania, a nie tylko ceny zakupu. Przy typowej żywotności stalowego stempla teleskopowego wynoszącej 15 lat przy umiarkowanym użytkowaniu roczny koszt amortyzacji przy cenie zakupu 400 złotych wynosi około 27 złotych. Do tego należy doliczyć koszty konserwacji szacowane na 20 złotych rocznie oraz ewentualne naprawy wynoszące średnio 15 złotych rocznie, co daje łącznie około 62 złotych rocznie. Wypożyczenie identycznego stempla kosztuje typowo 8 do 15 złotych za dzień, więc przy użytkowaniu przekraczającym pięć dni w miesiącu zakup staje się bardziej opłacalny decyzja zależy jednak od harmonogramu konkretnej firmy.
